Axes d'articulation / acier inoxydable, acier / goupille fendue des deux côtés / goupille fendue incluse(Liste des numéros de pièces : page 2)

• CatalogueP. 1-907

• Schéma d’ensemble et tableau des spécifications
• Liste des numéros de pièces
• Plus d'informations

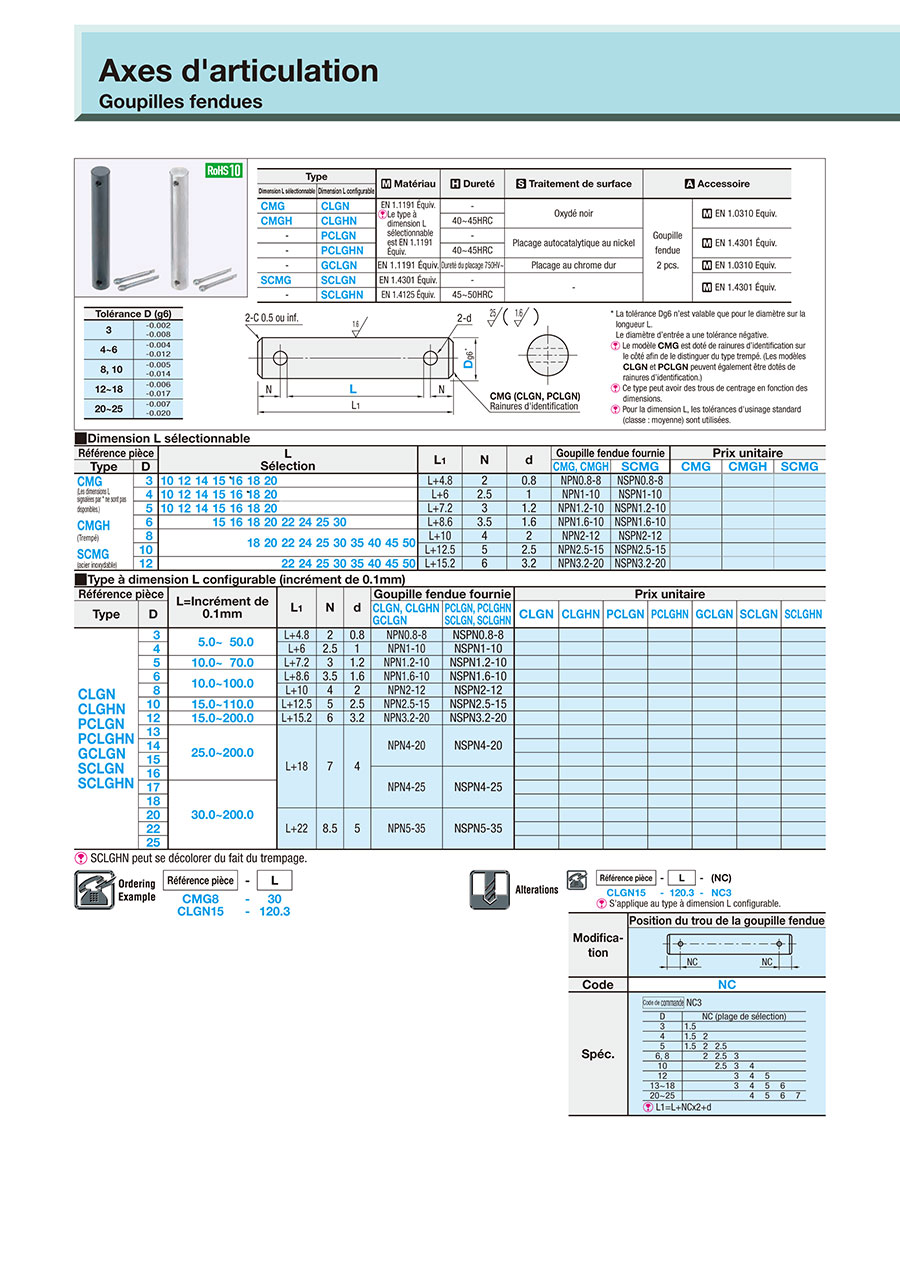

• Catalogue

Schéma d’ensemble et tableau des spécifications

Type		Matériau	Dureté	Traitement de surface	Accessoire
Dimension L sélectionnable	Dimension L configurable
CMG	CLGN	EN 1.1191 Équiv.   Le type à dimension L sélectionnable est EN 1.1191 Équiv.	-	Oxydé noir	Goupille fendue 2 pcs.	EN 1.0310  Equiv.
CMGH	CLGHN		40~45HRC
-	PCLGN		-	Placage autocatalytique au nickel		EN 1.4301 Équiv.
-	PCLGHN		40~45HRC
-	GCLGN	EN 1.1191 Équiv.	Dureté du placage 750HV~	Placage au chrome dur		EN 1.0310  Equiv.
SCMG	SCLGN	EN 1.4301 Équiv.	-	-		EN 1.4301 Équiv.
-	SCLGHN	EN 1.4125 Équiv.	45~50HRC

Spécifications

Référence pièce	-	L
CMG8 CLGN15	- -	30 120.3

Tolérance D (g6)
3	-0.002 -0.008
4~6	-0.004 -0.012
8, 10	-0.005 -0.014
12~18	-0.006 -0.017
20~25	-0.007 -0.020

 
■ Dimension L sélectionnable

Référence pièce		L Sélection															L1	N	d	Goupille fendue fournie		Prix unitaire
Type	D																			CMG, CMGH	SCMG	CMG	CMGH	SCMG
CMG (Les dimensions L signalées par * ne sont pas disponibles.) CMGH (Trempé) SCMG (acier inoxydable)	3	10	12	14	15	16 *	18	20									L+4.8	2	0.8	NPN0.8-8	NSPN0.8-8
	4	10	12	14	15	16	18 *	20									L+6	2.5	1	NPN1-10	NSPN1-10
	5	10	12	14	15	16	18	20									L+7.2	3	1.2	NPN1.2-10	NSPN1.2-10
	6				15	16	18	20	22	24	25	30					L+8.6	3.5	1.6	NPN1.6-10	NSPN1.6-10
	8						18	20	22	24	25	30	35	40	45	50	L+10	4	2	NPN2-12	NSPN2-12
	10																L+12.5	5	2.5	NPN2.5-15	NSPN2.5-15
	12								22	24	25	30	35	40	45	50	L+15.2	6	3.2	NPN3.2-20	NSPN3.2-20

 ■ Type à dimension L configurable (incrément de 0.1mm)

Référence pièce

L=Incrément de 0.1mm

L1

N

d

Goupille fendue fournie

Prix unitaire

Type

D

CLGN, CLGHN GCLGN

PCLGN, PCLGHN SCLGN, SCLGHN

CLGN

CLGHN

PCLGN

PCLGHN

GCLGN

SCLGN

SCLGHN

CLGN CLGHN PCLGN PCLGHN GCLGN SCLGN SCLGHN

3

5.0~ 50.0

L+4.8

2

0.8

NPN0.8-8

NSPN0.8-8

4

L+6

2.5

1

NPN1-10

NSPN1-10

5

10.0~ 70.0

L+7.2

3

1.2

NPN1.2-10

NSPN1.2-10

6

10.0~100.0

L+8.6

3.5

1.6

NPN1.6-10

NSPN1.6-10

8

L+10

4

2

NPN2-12

NSPN2-12

10

15.0~110.0

L+12.5

5

2.5

NPN2.5-15

NSPN2.5-15

12

15.0~200.0

L+15.2

6

3.2

NPN3.2-20

NSPN3.2-20

13

25.0~200.0

L+18

7

4

NPN4-20

NSPN4-20

14

15

16

NPN4-25

NSPN4-25

17

30.0~200.0

18

20

L+22

8.5

5

NPN5-35

NSPN5-35

22

25

   SCLGHN peut se décolorer du fait du trempage.

Modifications

Liste des numéros de pièces

Nombre d’articles

30 articles60 articles90 articles

Précédent

1

2

3

Suivant

Référence pièce

CMGH3-18

CMGH3-20

CMGH4-10

CMGH4-12

CMGH4-14

CMGH4-15

CMGH4-16

CMGH4-18

CMGH4-20

CMGH5-10

CMGH5-12

CMGH5-14

CMGH5-15

CMGH5-16

CMGH5-18

CMGH5-20

CMGH6-15

CMGH6-16

CMGH6-18

CMGH6-20

CMGH6-22

CMGH6-24

CMGH6-25

CMGH6-30

CMGH8-18

CMGH8-20

CMGH8-22

CMGH8-24

CMGH8-25

CMGH8-30

CMGH8-35

CMGH8-40

CMGH8-45

CMGH8-50

CMGH10-18

CMGH10-20

CMGH10-22

CMGH10-24

CMGH10-25

CMGH10-30

CMGH10-35

CMGH10-40

CMGH10-45

CMGH10-50

CMGH12-22

CMGH12-24

CMGH12-25

CMGH12-30

CMGH12-35

CMGH12-40

CMGH12-45

CMGH12-50

SCMG3-10

SCMG3-12

SCMG3-14

SCMG3-15

SCMG3-16

SCMG3-18

SCMG3-20

SCMG4-10

Shaft Dia. D (mm)	Material	Hardness	Surface Treatment	Détail des matériaux	Type	Dimension L (mm)	RoHS?	Quantité minimale de commande

3	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
3	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	10	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	12	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	14	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	15	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	16	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
4	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	10	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	12	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	14	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	15	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	16	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
5	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	15	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	16	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	22	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	24	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	25	10	1 pièces
6	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	30	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	22	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	24	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	25	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	30	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	35	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	40	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	45	10	1 pièces
8	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	50	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	18	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	20	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	22	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	24	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	25	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	30	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	35	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	40	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	45	10	1 pièces
10	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	50	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	22	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	24	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	25	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	30	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	35	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	40	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	45	10	1 pièces
12	Acier	Dureté spécialement conçue	Revêtement oxydé noir	EN 1.1191 Equiv.	Dimension L fixe	50	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	10	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	12	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	14	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	15	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	16	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	18	10	1 pièces
3	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	20	10	1 pièces
4	Acier inoxydable	Non fourni	Non fourni	EN 1.4301 Equiv.	Dimension L fixe	10	10	1 pièces

Prix unitaire (hors TVA)(Prix unitaire TTC) Trier par	Jour d'expédition standard Trier par

1.79 € ( 2.13 € )	4 jours ouvrables
1.79 € ( 2.13 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
1.96 € ( 2.33 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.11 € ( 2.51 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.28 € ( 2.71 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	5 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
2.94 € ( 3.50 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
3.59 € ( 4.27 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
4.56 € ( 5.43 € )	4 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.79 € ( 2.13 € )	3 jours ouvrables
1.96 € ( 2.33 € )	3 jours ouvrables
