Confirmé
- Matériau du groupe de caoutchouc
- Caoutchouc nitrile
- Caoutchouc nitrile
- Environnement de fonctionnement
- Couleur
- Largeur X(mm)
- 4
- Longueur Y(mm)
- 20
- Type
- CAO
- 2D
- 3D
- Jours d'expédition estimés
- Tout
- Dans les 5 jours ouvrables
Ventouses à vide / Supports à ventouses à ressort / à longue course (forme R) / type ovale (MVERN4-20)

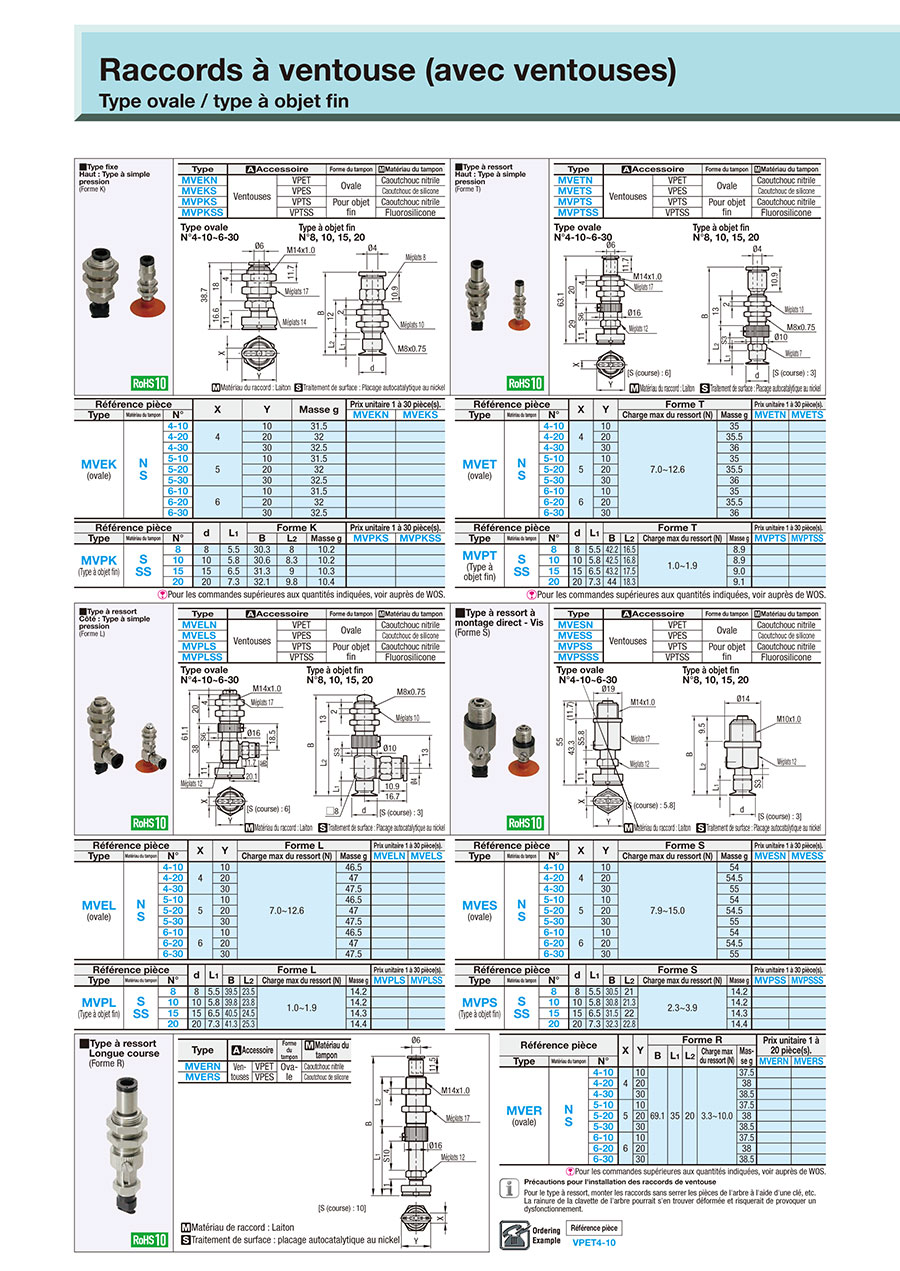

Schéma d’ensemble et tableau des spécifications
| Type | Accessoire | Forme du tampon | Matériau du tampon | |
| MVERN | Ventouses | VPET | Ovale | Caoutchouc nitrile |
| MVERS | VPES | Caoutchouc de silicone | ||
Matériau de raccord : Laiton
Traitement de surface : placage autocatalytique au nickel
Traitement de surface : placage autocatalytique au nickel
Spécifications
| Référence pièce |
| VPET4-10 |
| Référence pièce | X | Y | Forme R | Prix unitaire 1 à 20 pièce(s). | |||||||
| B | L1 | L2 | Charge max du ressort (N) | Masse g | |||||||
| Type | Matériau du tampon | N° | MVERN | MVERS | |||||||
| MVER (ovale) | N S | 4-10 | 4 | 10 | 69.1 | 35 | 20 | 3.3~10.0 | 37.5 | ||
| 4-20 | 20 | 38 | |||||||||
| 4-30 | 30 | 38.5 | |||||||||
| 5-10 | 5 | 10 | 37.5 | ||||||||
| 5-20 | 20 | 38 | |||||||||
| 5-30 | 30 | 38.5 | |||||||||
| 6-10 | 6 | 10 | 37.5 | ||||||||
| 6-20 | 20 | 38 | |||||||||
| 6-30 | 30 | 38.5 | |||||||||
Plus d'informations
Schéma et spécifications
Plus d'informations
Précautions pour l'installation des raccords de ventouse
Pour le type à ressort, monter les raccords sans serrer les pièces de l'arbre à l'aide d'une clé, etc.
La rainure de la clavette de l'arbre pourrait s'en trouver déformée et risquerait de provoquer un dysfonctionnement.
Pour le type à ressort, monter les raccords sans serrer les pièces de l'arbre à l'aide d'une clé, etc.
La rainure de la clavette de l'arbre pourrait s'en trouver déformée et risquerait de provoquer un dysfonctionnement.
