Raccords de tuyaux de conversion - En L / en T (APBLS-N2-G2)

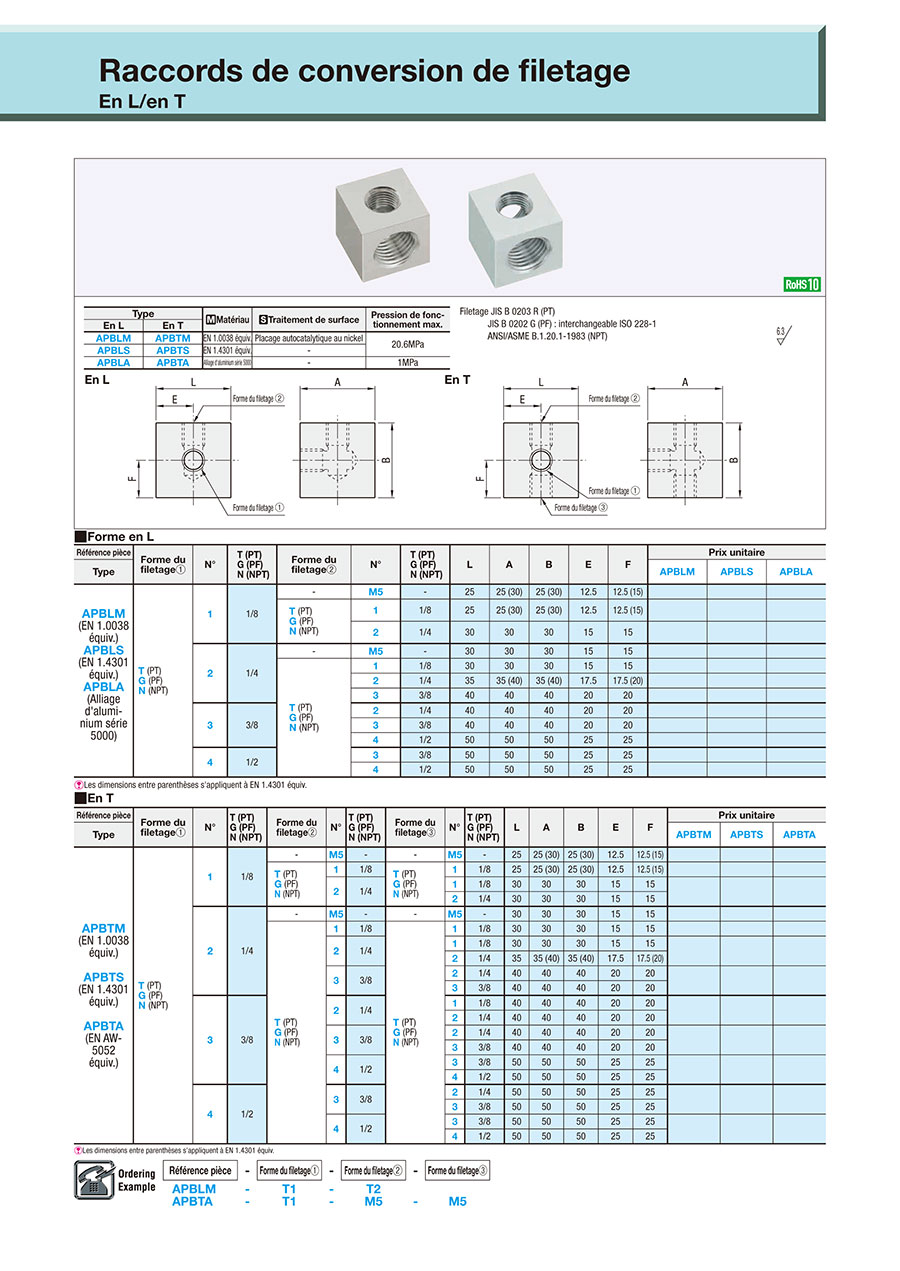

Schéma d’ensemble et tableau des spécifications
| Type | Matériau | Traitement de surface | Pression de fonctionnement max. | |
| En L | En T | |||
| APBLM | APBTM | EN 1.0038 équiv. | Placage autocatalytique au nickel | 20.6MPa |
| APBLS | APBTS | EN 1.4301 équiv. | - | |
| APBLA | APBTA | Alliage d'aluminium série 5000 | - | 1MPa |
Spécifications
| Référence pièce | - | Forme du filetage | - | Forme du filetage | - | Forme du filetage |
| APBLM APBTA | - - | T1 T1 | - - | T2 M5 | - | M5 |
■ Forme en L
Les dimensions entre parenthèses s'appliquent à EN 1.4301 équiv.
| Référence pièce | Forme du filetage | N° | T (PT) G (PF) N (NPT) | Forme du filetage | N° | T (PT) G (PF) N (NPT) | L | A | B | E | F | Prix unitaire | ||
| Type | APBLM | APBLS | APBLA | |||||||||||
| APBLM (EN 1.0038 équiv.) APBLS (EN 1.4301 équiv.) APBLA (Alliage d'aluminium série 5000) | T (PT) G (PF) N (NPT) | 1 | 1/8 | - | M5 | - | 25 | 25 (30) | 25 (30) | 12.5 | 12.5 (15) | |||
| T (PT) G (PF) N (NPT) | 1 | 1/8 | 25 | 25 (30) | 25 (30) | 12.5 | 12.5 (15) | |||||||
| 2 | 1/4 | 30 | 30 | 30 | 15 | 15 | ||||||||
| 2 | 1/4 | - | M5 | - | 30 | 30 | 30 | 15 | 15 | |||||
| T (PT) G (PF) N (NPT) | 1 | 1/8 | 30 | 30 | 30 | 15 | 15 | |||||||
| 2 | 1/4 | 35 | 35 (40) | 35 (40) | 17.5 | 17.5 (20) | ||||||||
| 3 | 3/8 | 40 | 40 | 40 | 20 | 20 | ||||||||
| 3 | 3/8 | 2 | 1/4 | 40 | 40 | 40 | 20 | 20 | ||||||
| 3 | 3/8 | 40 | 40 | 40 | 20 | 20 | ||||||||
| 4 | 1/2 | 50 | 50 | 50 | 25 | 25 | ||||||||
| 4 | 1/2 | 3 | 3/8 | 50 | 50 | 50 | 25 | 25 | ||||||
| 4 | 1/2 | 50 | 50 | 50 | 25 | 25 | ||||||||
■ En T
Les dimensions entre parenthèses s'appliquent à EN 1.4301 équiv.
| Référence pièce | Forme du filetage | N° | T (PT) G (PF) N (NPT) | Forme du filetage | N° | T (PT) G (PF) N (NPT) | Forme du filetage | N° | T (PT) G (PF) N (NPT) | L | A | B | E | F | Prix unitaire | ||
| Type | APBTM | APBTS | APBTA | ||||||||||||||
| APBTM (EN 1.0038 équiv.) APBTS (EN 1.4301 équiv.) APBTA (EN AW-5052 équiv.) | T (PT) G (PF) N (NPT) | 1 | 1/8 | - | M5 | - | - | M5 | - | 25 | 25 (30) | 25 (30) | 12.5 | 12.5 (15) | |||
| T (PT) G (PF) N (NPT) | 1 | 1/8 | T (PT) G (PF) N (NPT) | 1 | 1/8 | 25 | 25 (30) | 25 (30) | 12.5 | 12.5 (15) | |||||||
| 2 | 1/4 | 1 | 1/8 | 30 | 30 | 30 | 15 | 15 | |||||||||
| 2 | 1/4 | 30 | 30 | 30 | 15 | 15 | |||||||||||
| 2 | 1/4 | - | M5 | - | - | M5 | - | 30 | 30 | 30 | 15 | 15 | |||||
| T (PT) G (PF) N (NPT) | 1 | 1/8 | T (PT) G (PF) N (NPT) | 1 | 1/8 | 30 | 30 | 30 | 15 | 15 | |||||||
| 2 | 1/4 | 1 | 1/8 | 30 | 30 | 30 | 15 | 15 | |||||||||
| 2 | 1/4 | 35 | 35 (40) | 35 (40) | 17.5 | 17.5 (20) | |||||||||||
| 3 | 3/8 | 2 | 1/4 | 40 | 40 | 40 | 20 | 20 | |||||||||
| 3 | 3/8 | 40 | 40 | 40 | 20 | 20 | |||||||||||
| 3 | 3/8 | 2 | 1/4 | 1 | 1/8 | 40 | 40 | 40 | 20 | 20 | |||||||
| 2 | 1/4 | 40 | 40 | 40 | 20 | 20 | |||||||||||
| 3 | 3/8 | 2 | 1/4 | 40 | 40 | 40 | 20 | 20 | |||||||||
| 3 | 3/8 | 40 | 40 | 40 | 20 | 20 | |||||||||||
| 4 | 1/2 | 3 | 3/8 | 50 | 50 | 50 | 25 | 25 | |||||||||
| 4 | 1/2 | 50 | 50 | 50 | 25 | 25 | |||||||||||
| 4 | 1/2 | 3 | 3/8 | 2 | 1/4 | 50 | 50 | 50 | 25 | 25 | |||||||
| 3 | 3/8 | 50 | 50 | 50 | 25 | 25 | |||||||||||
| 4 | 1/2 | 3 | 3/8 | 50 | 50 | 50 | 25 | 25 | |||||||||
| 4 | 1/2 | 50 | 50 | 50 | 25 | 25 | |||||||||||
