Mini-raccords - Embout de flexible【1 à 50 pièces】 (BOX-SRTN4N-1)
- Prix unitaire (hors TVA)
- 47.10 €
- Total (hors TVA)
- 47.10 €Prix TTC) : 56.05 €
- Délai d'expédition prévu
- 5 jours ouvrablesDate d'expédition prevue : 06.05.2025
| Quantité | 1 - 3 | 4+ |
|---|---|---|
| Prix unitaire (hors TVA) (Prix unitaire TTC) | 47.10 € (56.05 €) | 47.10 € (56.05 €) |
| Jours d'expédition | 5 jours | Devis |
- * À propos du délai d'expédition, frais de transport et des prix

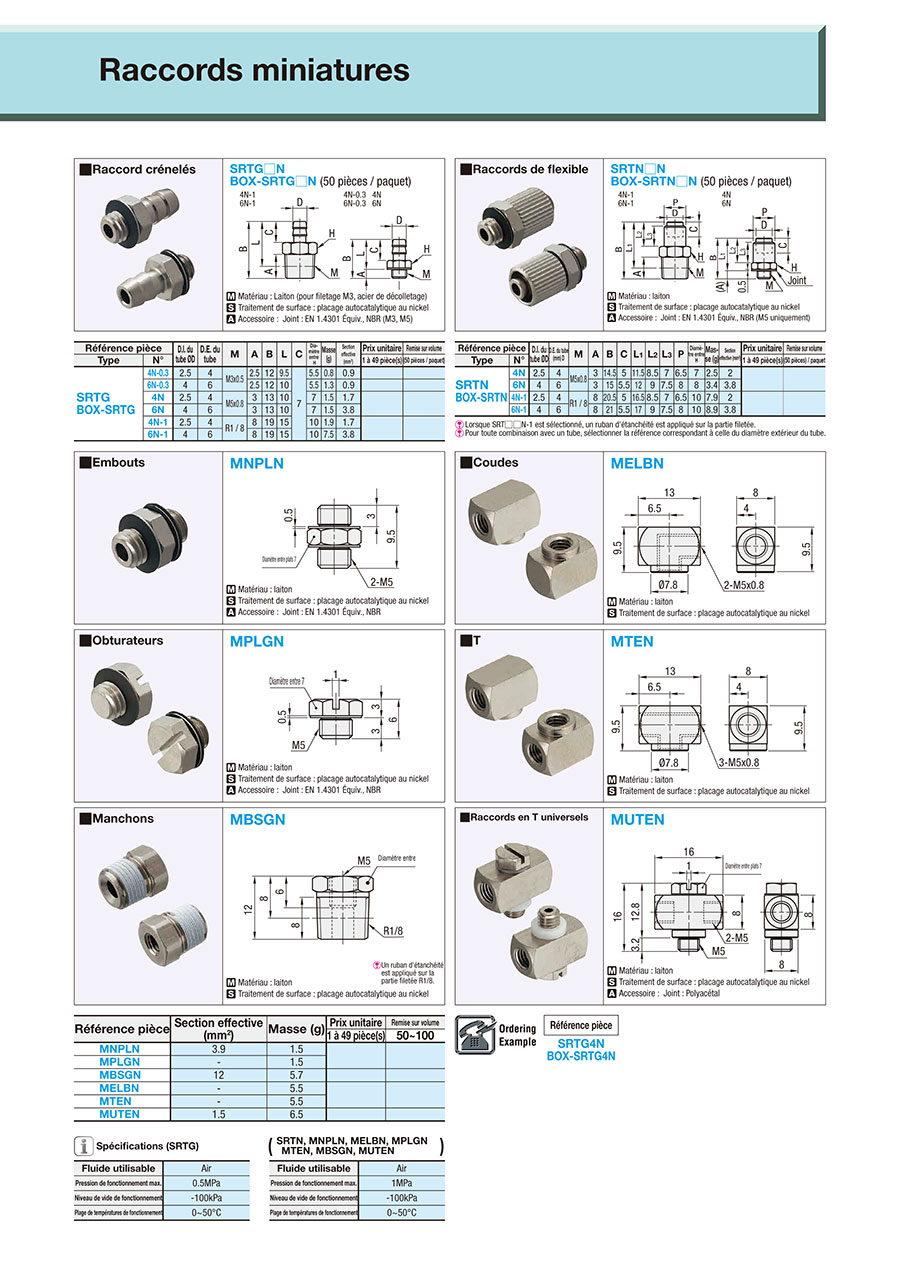

Schéma d’ensemble et tableau des spécifications
Matériau : laiton
Traitement de surface : placage autocatalytique au nickel
Accessoire : Joint : EN 1.4301 Équiv., NBR (M5 uniquement)
Traitement de surface : placage autocatalytique au nickel
Accessoire : Joint : EN 1.4301 Équiv., NBR (M5 uniquement)
Spécifications
| Référence pièce |
| SRTN4N BOX-SRTN4N |
| Référence pièce | D.I. du tube ØD | D.E. du tube (mm) D | M | A | B | C | L1 | L2 | L3 | P | Diamètre entre H | Masse (g) | Section effective (mm2) | Prix unitaire | Remise sur volume | |
| Type | N° | 1 à 49 pièce(s) | (50 pièces) / paquet | |||||||||||||
| SRTN BOX-SRTN | 4N | 2.5 | 4 | M5x0.8 | 3 | 14.5 | 5 | 11.5 | 8.5 | 7 | 6.5 | 7 | 2.5 | 2 | ||
| 6N | 4 | 6 | 3 | 15 | 5.5 | 12 | 9 | 7.5 | 8 | 8 | 3.4 | 3.8 | ||||
| 4N-1 | 2.5 | 4 | R1 / 8 | 8 | 20.5 | 5 | 16.5 | 8.5 | 7 | 6.5 | 10 | 7.9 | 2 | |||
| 6N-1 | 4 | 6 | 8 | 21 | 5.5 | 17 | 9 | 7.5 | 8 | 10 | 8.9 | 3.8 | ||||
Pour toute combinaison avec un tube, sélectionner la référence correspondant à celle du diamètre extérieur du tube.
Plus d'informations
Schéma et spécifications
Plus d'informations
Spécifications(SRTN, MNPLN, MELBN, MPLGN
MTEN, MBSGN, MUTEN)
| Fluide utilisable | Air |
| Pression de fonctionnement max. | 1MPa |
| Niveau de vide de fonctionnement | -100kPa |
| Plage de températures de fonctionnement | 0~50°C |
Produits similairesVoir tous les produits similaires
Aucun produit similaire n’a été trouvé pour cet article. La référence pièce a été confirmé
