Actionneur à axe simple LX30/Type pliテゥ pour moteur

Actionneur à axe simple LX30/Type pliテゥ pour moteur

(i)Remarque

  • Veuillez noter qu’en raison de la grande demande et de la pénurie des ressources des délais de livraison plus longs sont à prévoir. Merci de verifier votre offre.

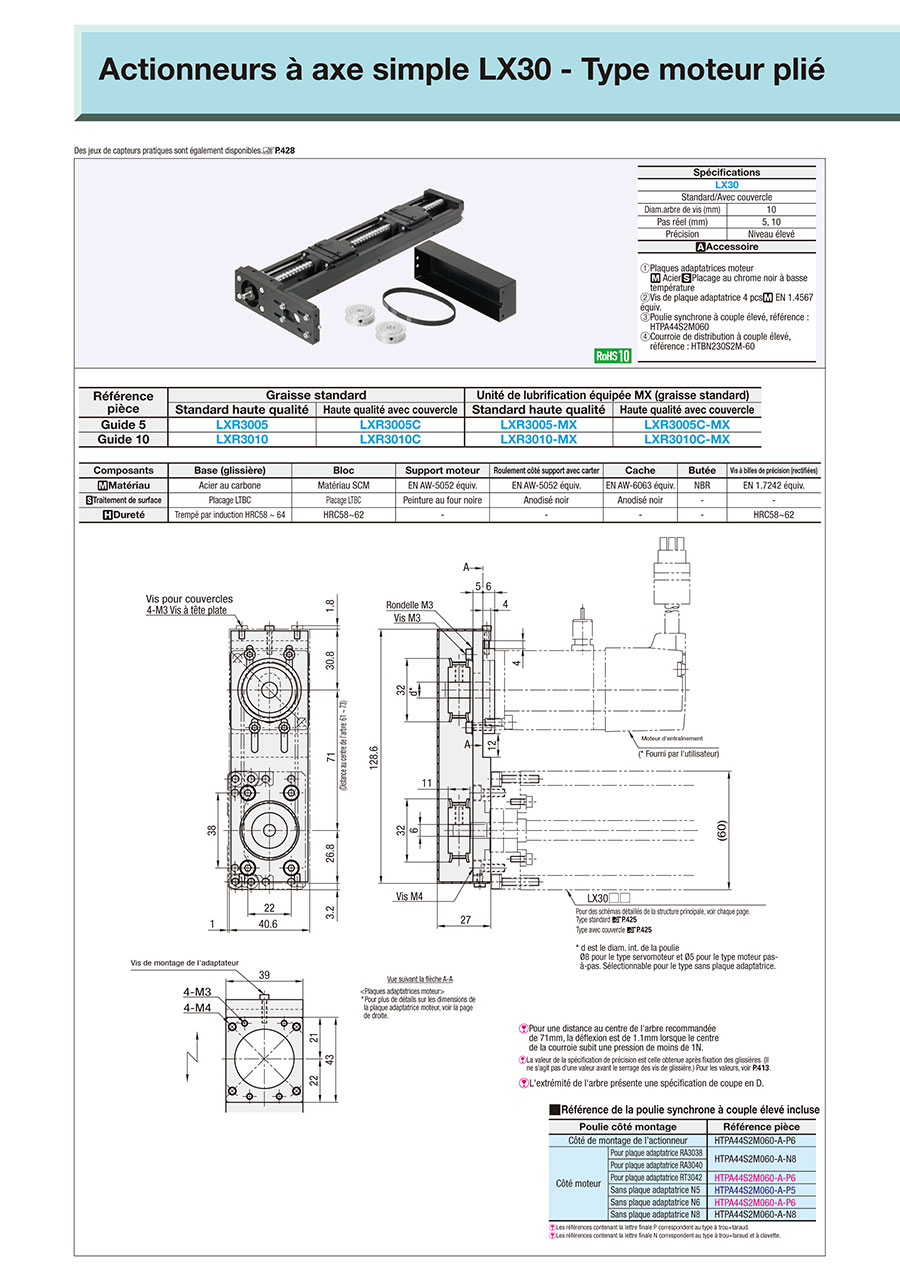

Actionneur à axe simple LX30/Type pliテゥ pour moteur:Affichage d'image associés
Spécifications
LX30
Standard/Avec couvercle
Diam.arbre de vis (mm) 10
Pas réel (mm) 5, 10
Précision Niveau élevé
Accessoire
Plaques adaptatrices moteur
AcierPlacage au chrome noir à basse température
Vis de plaque adaptatrice 4 pcs EN 1.4567 équiv.
Poulie synchrone à couple élevé, référence : HTPA44S2M060
Courroie de distribution à couple élevé, référence : HTBN230S2M-60

Composants Base (glissière) Bloc Support moteur Roulement côté support avec carter Cache Butée Vis à billes de précision (rectifiées)
Matériau Acier au carbone Matériau SCM EN AW-5052 équiv. EN AW-5052 équiv. EN AW-6063 équiv. NBR EN 1.7242 équiv.
Traitement de surface Placage LTBC Placage LTBC Peinture au four noire Anodisé noir Anodisé noir - -
Dureté Trempé par induction HRC58 ~ 64 HRC58~62 - - - - HRC58~62

Spécifications

Référence pièce - Qté de blocs - Plaques adaptatrices moteur - Longueur de la base (L)
LXR3010C
LXR3005-MX
-
-
B1
B1
-
-
RA3040
RA3040
-
-
600
600

Référence pièce - Qté de blocs - Plaques adaptatrices moteur - Longueur de la base (L) - (NBP)
LXR3010C - B1 - RA3040 - 600 - NBP
Référence pièce Graisse standard Unité de lubrification équipée MX (graisse standard)
Standard haute qualité Haute qualité avec couvercle Standard haute qualité Haute qualité avec couvercle
Guide 5 LXR3005 LXR3005C LXR3005-MX LXR3005C-MX
Guide 10 LXR3010 LXR3010C LXR3010-MX LXR3010C-MX

Référence pièce Qté de blocs Plaque adaptatrice Base Détails des dimensions des trous de montageP.425, 426
de moteur Longueur totale (L) A P1 P2 B Nombre de pas Nombre de trous (N)
(Standard haute qualité)
LXR3005
LXR3010

(Unité de lubrification MX standard)
LXR3005-MX
LXR3010-MX
(haute qualité avec couvercle)
LXR3005C
LXR3010C

(Unité de lubrification MX avec couvercle)
LXR3005C-MX
LXR3010C-MX
Blocs longs
(x1) B1
(x2) B2
Pour B2,
L≥300

Blocs courts
(x1) S1
(x2) S2
*Unités de lubrification
Les types équipés MX sont disponibles en version B1/S1 uniquement.
(servomoteur)
RA3038
RA3040
(Pas-à-pas)
RT3042
*(Sans plaque adaptatrice)
N5 (Dia. int. de la poulie Ø5)
N6 (Dia. int. de la poulie Ø6)
N8 (Dia. int. de la poulie Ø8)
125 12.5 - 100 12.5 1 4
150 25 25
200 50 50
250 100 50 2 6
300 100
350 50 3 8
400 100
450 50 4 10
500 100
550 50 5 12
600 100
* La plaque adaptatrice moteur et les vis de montage ne sont pas fournies avec le type sans plaque adaptatrice.

■Course effective/Poids
Longueur de la base (L) * Course effective Masse totale (kg)
Non équipé MX Équipé MX LXR30□□ LXR30□□C
B1 B2 S1 S2 B1 S1 B1 B2 S1 S2 B1 B2 S1 S2
125 29 - 54.5 - - - 1.55 - 1.43 - 2.01 - 1.75 -
150 54 - 79.5 17 - 65.5 1.72 - 1.60 1.78 2.17 - 1.92 2.23
200 104 - 129.5 67 90 115.5 2.06 - 1.93 2.11 2.50 - 2.25 2.57
250 154 - 179.5 117 140 165.5 2.39 - 2.27 2.45 2.84 - 2.59 2.91
300 204 116 229.5 167 190 215.5 2.73 3.04 2.60 2.78 3.17 3.74 2.92 3.24
350 254 166 279.5 217 240 265.5 3.06 3.37 2.94 3.12 3.51 4.08 3.26 3.58
400 304 216 329.5 267 290 315.5 3.40 3.71 3.27 3.46 3.85 4.41 3.60 3.91
450 354 266 379.5 317 340 365.5 3.74 4.04 3.61 3.79 4.18 4.75 3.93 4.25
500 404 316 429.5 367 390 415.5 4.07 4.38 3.95 4.13 4.52 5.08 4.27 4.58
550 454 366 479.5 417 440 465.5 4.41 4.72 4.28 4.46 4.85 5.42 4.60 4.92
600 504 416 529.5 467 490 515.5 4.74 5.05 4.62 4.80 5.19 5.76 4.94 5.26
* La course effective est indiquée dans les dimensions, avec une marge de 2,5 mm de chaque côté en partant des extrémités.
0.011kg est ajouté aux types équipés MX.

■Normes de précision
Normes de précision L≤400 L≥450
Niveau élevé
Positionnement (mm) 0.06 0.1
Jeu (mm) 0.02 0.02
Répétabilité du positionnement (mm) ±0.005 ±0.005
Parallélisme de fonctionnement (mm) 0.025 0.035
Couple de démarrage (N · cm) 4

■Capacité de charge statique/Moment admissible
Qté de blocs Qté de blocs Capacité de charge statique (N) Moment statique admissible (N • m)
Ma Mb Mc
Bloc
long
B1 17218 126 126 387
B2 34436 1515 1515 774
Bloc
court
S1 9271 63 63 208
S2 18542 579 579 417
Les valeurs de référence correspondent à l'état statique. Pour calculer la durée de vie, utiliser notre logiciel de calcul technique.
Pour connaître le moment statique admissible, voir P.411.

■Max. Vitesse
Vitesse max (mm/s) L125~L450 L500 L550 L600
LXR3005□□ 410 370 300 250
LXR3010□□ 830 740 600 500
Les vitesses max. sont des valeurs de référence non garanties dérivées de la vitesse critique et des valeurs DN de la vis à billes : elles peuvent varier en fonction des conditions de fonctionnement du moteur.

Modifications

Actionneur à axe simple LX30/Type pliテゥ pour moteur:Affichage d'image associés

Numéro de référence :

  • Numéro de référence incomplet.
    Veuillez utiliser les sélections sur votre gauche pour compléter un numéro de pièce.
Loading...
Référence pièce
LXR3005-B1-N5-125
LXR3005-B1-N5-[150-600/50]
LXR3005-B1-N6-125
LXR3005-B1-N6-[150-600/50]
LXR3005-B1-N8-125
LXR3005-B1-N8-[150-600/50]
LXR3005-B1-RA[3038,​3040]-125
LXR3005-B1-RA[3038,​3040]-[150-600/50]
LXR3005-B1-RT3042-125
LXR3005-B1-RT3042-[150-600/50]
LXR3005-B2-N5-[300-600/50]
LXR3005-B2-N6-[300-600/50]
LXR3005-B2-N8-[300-600/50]
LXR3005-B2-RA[3038,​3040]-[300-600/50]
LXR3005-B2-RT3042-[300-600/50]
LXR3005-MX-B1-N5-[200-600/50]
LXR3005-MX-B1-N6-[200-600/50]
LXR3005-MX-B1-N8-[200-600/50]
LXR3005-MX-B1-RA[3038,​3040]-[200-600/50]
LXR3005-MX-B1-RT3042-[200-600/50]
LXR3005-MX-S1-N5-[150-600/50]
LXR3005-MX-S1-N6-[150-600/50]
LXR3005-MX-S1-N8-[150-600/50]
LXR3005-MX-S1-RA[3038,​3040]-[150-600/50]
LXR3005-MX-S1-RT3042-[150-600/50]
LXR3005-S1-N5-125
LXR3005-S1-N5-[150-600/50]
LXR3005-S1-N6-125
LXR3005-S1-N6-[150-600/50]
LXR3005-S1-N8-125
LXR3005-S1-N8-[150-600/50]
LXR3005-S1-RA[3038,​3040]-125
LXR3005-S1-RA[3038,​3040]-[150-600/50]
LXR3005-S1-RT3042-125
LXR3005-S1-RT3042-[150-600/50]
LXR3005-S2-N5-[150-600/50]
LXR3005-S2-N6-[150-600/50]
LXR3005-S2-N8-[150-600/50]
LXR3005-S2-RA[3038,​3040]-[150-600/50]
LXR3005-S2-RT3042-[150-600/50]
LXR3005C-B1-N5-125
LXR3005C-B1-N5-[150-600/50]
LXR3005C-B1-N6-125
LXR3005C-B1-N6-[150-600/50]
LXR3005C-B1-N8-125
LXR3005C-B1-N8-[150-600/50]
LXR3005C-B1-RA[3038,​3040]-125
LXR3005C-B1-RA[3038,​3040]-[150-600/50]
LXR3005C-B1-RT3042-125
LXR3005C-B1-RT3042-[150-600/50]
LXR3005C-B2-N5-[300-600/50]
LXR3005C-B2-N6-[300-600/50]
LXR3005C-B2-N8-[300-600/50]
LXR3005C-B2-RA[3038,​3040]-[300-600/50]
LXR3005C-B2-RT3042-[300-600/50]
LXR3005C-MX-B1-N5-[200-600/50]
LXR3005C-MX-B1-N6-[200-600/50]
LXR3005C-MX-B1-N8-[200-600/50]
LXR3005C-MX-B1-RA[3038,​3040]-[200-600/50]
LXR3005C-MX-B1-RT3042-[200-600/50]
