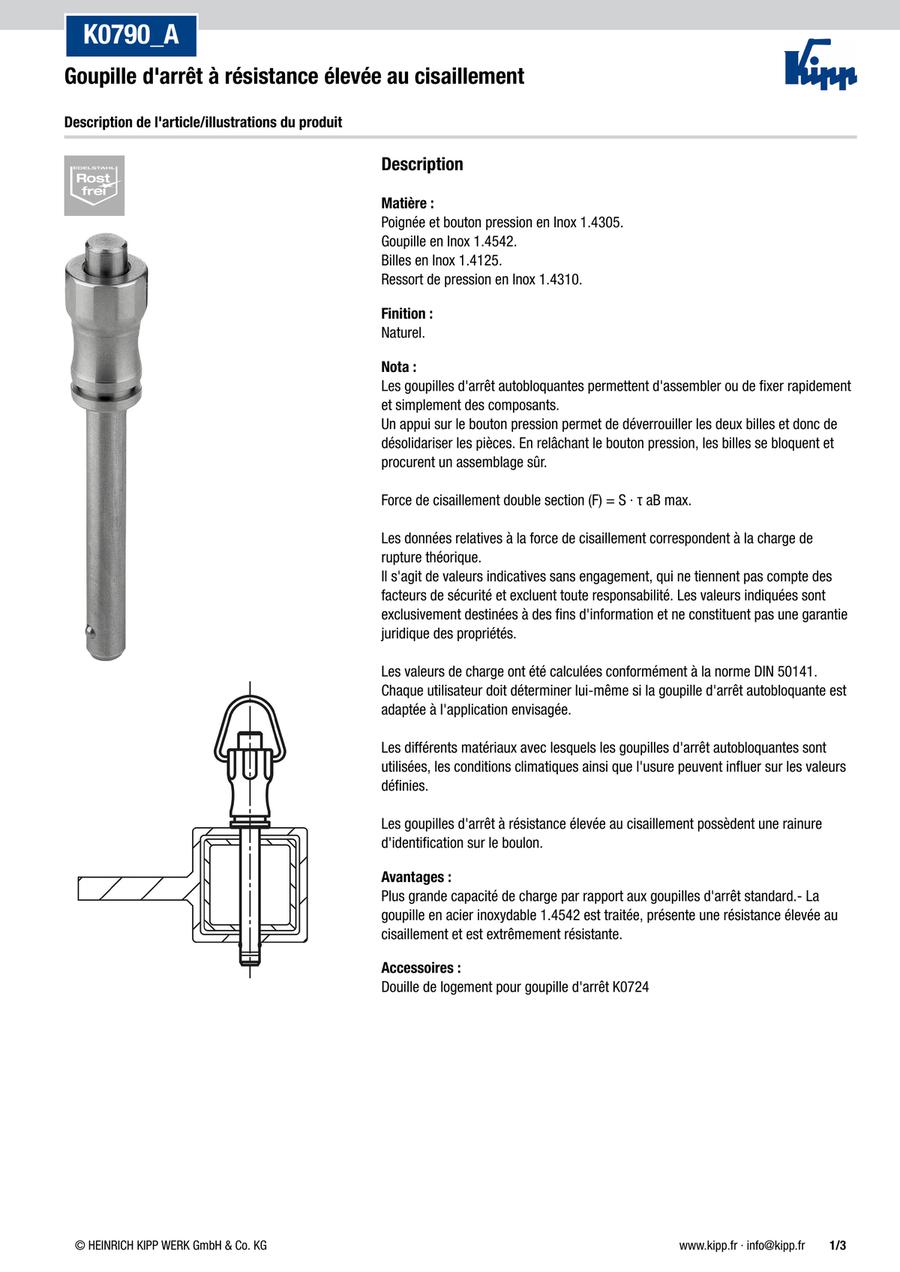

Broches de verrouillage à billes en acier inoxydable avec résistance élevée au cisaillement, forme A (K0790)
· Domaines d'application : construction de machines, fabrication d'appareils, construction de dispositifs, technique de mesure, ménages
· Verrouillage sûr en appuyant et en relâchant simplement le bouton pression
· Inox 1.4305, 1.4542, 1.4125, 1.4310
· Autobloquant
Référence pièce
Vous pouvez trouver ici le numéro
de référence lié au produit recherché.
| Référence pièce |
Prix unitaire standard
| Quantité minimale de commande | Remise sur volume | D (mm) | D1=Diamètre de la broche (mm) | D2 (mm) | D3 (mm) | L=Longueur (mm) | L1 (mm) | L2 (mm) | L5 (mm) | SW (mm) | Trou de réception H11 (mm) | Force de cisaillement, double cisaillement maximum (kN) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15.99 € | 1 | 4 jours | 11.5 | 5 | 5.5 | 10 | 10 | 5.9 | 25 | 15.9 | 11 | 5 | 24 | ||
15.99 € | 1 | 4 jours | 11.5 | 5 | 5.5 | 10 | 15 | 5.9 | 25 | 20.9 | 11 | 5 | 24 | ||
15.99 € | 1 | 4 jours | 11.5 | 5 | 5.5 | 10 | 20 | 5.9 | 25 | 25.9 | 11 | 5 | 24 | ||
15.99 € | 1 | 4 jours | 11.5 | 5 | 5.5 | 10 | 25 | 5.9 | 25 | 30.9 | 11 | 5 | 24 | ||
16.95 € | 1 | 4 jours | 11.5 | 5 | 5.5 | 10 | 30 | 5.9 | 25 | 35.9 | 11 | 5 | 24 | ||
16.24 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 10 | 6.8 | 25 | 16.8 | 11 | 6 | 35 | ||
16.24 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 15 | 6.8 | 25 | 21.8 | 11 | 6 | 35 | ||
16.24 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 20 | 6.8 | 25 | 26.8 | 11 | 6 | 35 | ||
16.24 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 25 | 6.8 | 25 | 31.8 | 11 | 6 | 35 | ||
18.02 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 30 | 6.8 | 25 | 36.8 | 11 | 6 | 35 | ||
18.02 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 35 | 6.8 | 25 | 41.8 | 11 | 6 | 35 | ||
18.02 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 40 | 6.8 | 25 | 46.8 | 11 | 6 | 35 | ||
18.02 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 45 | 6.8 | 25 | 51.8 | 11 | 6 | 35 | ||
18.02 € | 1 | 4 jours | 11.5 | 6 | 6.85 | 10 | 50 | 6.8 | 25 | 56.8 | 11 | 6 | 35 | ||
17.40 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 20 | 7.8 | 33 | 27.8 | 15 | 8 | 63 | ||
17.40 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 25 | 7.8 | 33 | 32.8 | 15 | 8 | 63 | ||
19.50 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 30 | 7.8 | 33 | 37.8 | 15 | 8 | 63 | ||
19.50 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 35 | 7.8 | 33 | 42.8 | 15 | 8 | 63 | ||
19.50 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 40 | 7.8 | 33 | 47.8 | 15 | 8 | 63 | ||
19.50 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 45 | 7.8 | 33 | 52.8 | 15 | 8 | 63 | ||
19.50 € | 1 | 4 jours | 15.5 | 8 | 9.5 | 13.5 | 50 | 7.8 | 33 | 57.8 | 15 | 8 | 63 | ||
26.60 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 20 | 8.9 | 33 | 28.9 | 15 | 10 | 100 | ||
26.60 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 25 | 8.9 | 33 | 33.9 | 15 | 10 | 100 | ||
27.78 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 30 | 8.9 | 33 | 38.9 | 15 | 10 | 100 | ||
27.78 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 35 | 8.9 | 33 | 43.9 | 15 | 10 | 100 | ||
27.78 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 40 | 8.9 | 33 | 48.9 | 15 | 10 | 100 | ||
27.78 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 45 | 8.9 | 33 | 53.9 | 15 | 10 | 100 | ||
27.78 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 50 | 8.9 | 33 | 58.9 | 15 | 10 | 100 | ||
29.42 € | 1 | 4 jours | 15.5 | 10 | 12 | 13.5 | 60 | 8.9 | 33 | 68.9 | 15 | 10 | 100 | ||
27.08 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 25 | 9.9 | 39.5 | 34.9 | 21 | 12 | 144 | ||
28.23 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 30 | 9.9 | 39.5 | 39.9 | 21 | 12 | 144 | ||
28.23 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 35 | 9.9 | 39.5 | 44.9 | 21 | 12 | 144 | ||
28.23 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 40 | 9.9 | 39.5 | 49.9 | 21 | 12 | 144 | ||
28.23 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 45 | 9.9 | 39.5 | 54.9 | 21 | 12 | 144 | ||
28.23 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 50 | 9.9 | 39.5 | 59.9 | 21 | 12 | 144 | ||
29.76 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 60 | 9.9 | 39.5 | 69.9 | 21 | 12 | 144 | ||
29.76 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 70 | 9.9 | 39.5 | 79.9 | 21 | 12 | 144 | ||
31.11 € | 1 | 4 jours | 22 | 12 | 14.5 | 20 | 80 | 9.9 | 39.5 | 89.9 | 21 | 12 | 144 | ||
48.28 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 30 | 13.1 | 39.5 | 43.1 | 21 | 16 | 257 | ||
48.28 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 35 | 13.1 | 39.5 | 48.1 | 21 | 16 | 257 | ||
48.28 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 40 | 13.1 | 39.5 | 53.1 | 21 | 16 | 257 | ||
48.28 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 45 | 13.1 | 39.5 | 58.1 | 21 | 16 | 257 | ||
48.42 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 50 | 13.1 | 39.5 | 63.1 | 21 | 16 | 257 | ||
52.14 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 60 | 13.1 | 39.5 | 73.1 | 21 | 16 | 257 | ||
52.14 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 70 | 13.1 | 39.5 | 83.1 | 21 | 16 | 257 | ||
55.19 € | 1 | 4 jours | 22 | 16 | 19 | 20 | 80 | 13.1 | 39.5 | 93.1 | 21 | 16 | 257 |
Loading...
Informations de base
| Matériau principal | Acier inoxydable | Code acier | 1.4542 | Matériau du composant | Acier inoxydable |
|---|---|---|---|---|---|
| Forme | A | Type-forme | Avec poignée encastrée |
Configurer
Propriétés de base
-
D(mm)
-
D1=Diamètre de la broche(mm)
- 5
- 6
- 8
- 10
- 12
- 16
-
D2(mm)
-
D3(mm)
-
L=Longueur(mm)
-
L1(mm)
-
L2(mm)
-
L5(mm)
-
SW(mm)
- 11
- 15
- 21
-
Trou de réception H11(mm)
- 5
- 6
- 8
- 10
- 12
- 16
-
Force de cisaillement, double cisaillement maximum(kN)
-
Type
-
Filtrer par type de données CAO
- 2D
- 3D
Filtrer par jours d'expédition standard
-
- Tous les articles
- 4 jours ou moins
Propriétés optionnelles
- Les spécifications et les dimensions de certaines pièces peuvent ne pas être intégralement indiquées. Pour plus de détails, reportez-vous aux catalogues des fabricants .
