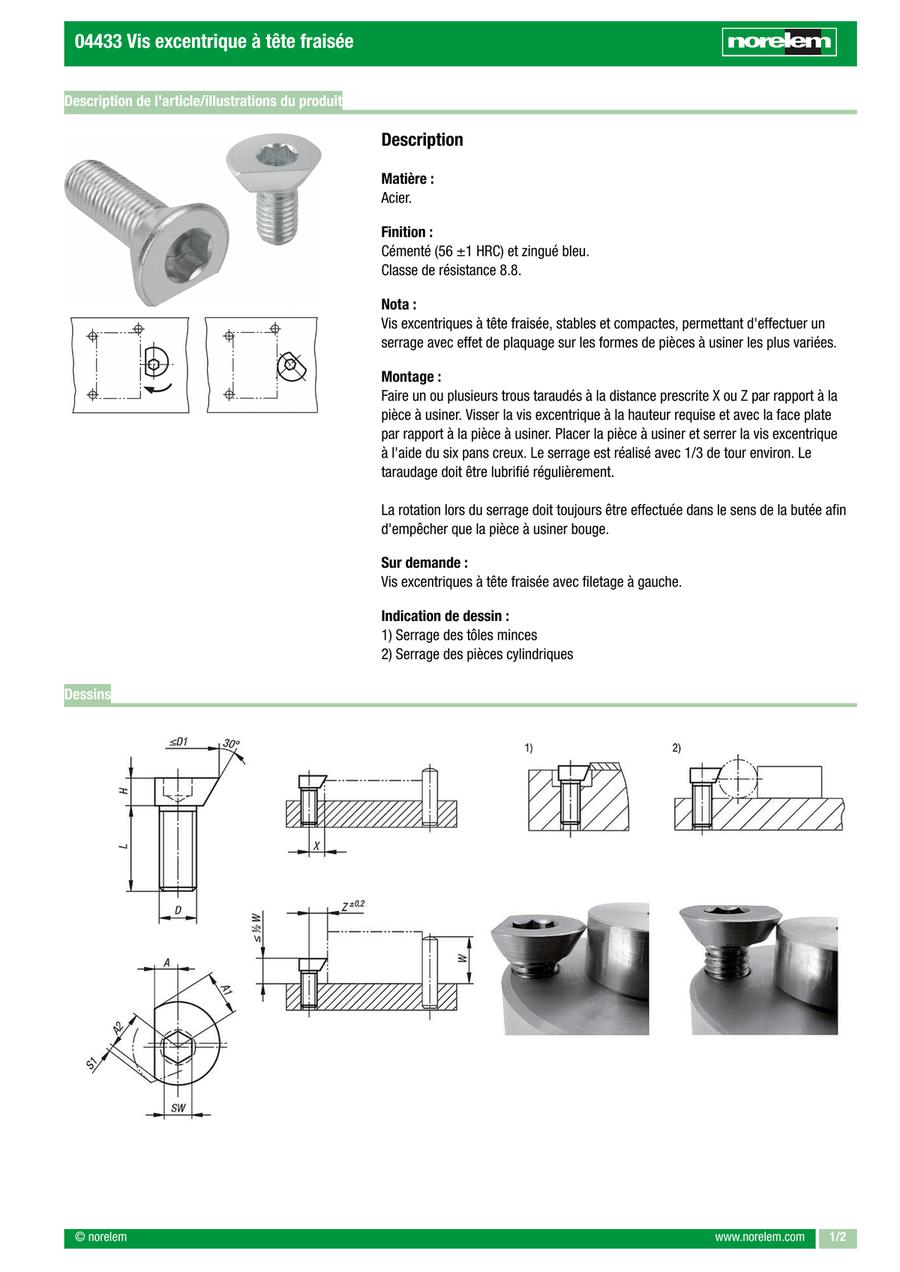

Vis à came en spirale (04433)
· Compact
· Montage facile
· Avec effet de plaquage
Référence pièce
Vous pouvez trouver ici le numéro
de référence lié au produit recherché.
- Données produit
- Données CAO non disponibles
Référence pièce
|
|---|
| 04433-0408 |
| 04433-0510 |
| 04433-0612 |
| 04433-0816 |
| 04433-1020 |
| 04433-1224 |
| Référence pièce |
Prix unitaire standard
| Quantité minimale de commande | Remise sur volume | A (mm) | A1 (mm) | A2 (mm) | D=filetage | D1 maximum (mm) | H (mm) | L=longueur de filetage (mm) | S1 (Déplacement) (mm) | SW (mm) | Couple de serrage max. (Nm) | X (mm) | Z (mm) | Force de serrage (kN) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
21.49 € | 1 | 4 jours | 3 | 4.6 | 4 | M4 | 9.2 | 3 | 8 | 0.6 | 2.5 | 1.5 | 3.5 | 4.2 | 0.09 | ||
22.08 € | 1 | 4 jours | 3.5 | 5.7 | 5 | M5 | 11.4 | 4 | 10 | 0.7 | 3 | 2 | 4.2 | 5.2 | 0.1 | ||
23.18 € | 1 | 4 jours | 4.5 | 7.1 | 6.1 | M6 | 14.2 | 5 | 12 | 1 | 4 | 4.5 | 5.4 | 6.4 | 0.3 | ||
24.45 € | 1 | 4 jours | 5.5 | 8.9 | 7.7 | M8 | 18 | 6 | 16 | 1.2 | 5 | 20 | 6.6 | 8 | 2.7 | ||
25.94 € | 1 | 4 jours | 6.5 | 11.1 | 9.4 | M10 | 22.2 | 7 | 20 | 1.7 | 6 | 30 | 8.3 | 9.8 | 4 | ||
27.32 € | 1 | 4 jours | 8 | 13.5 | 11.6 | M12 | 27 | 9 | 24 | 1.9 | 8 | 44 | 10.1 | 12 | 5.4 |
Loading...
Informations de base
| Matériau principal | Acier doux | Élément | Vis à came en spirale |
|---|
Configurer
Propriétés de base
-
A(mm)
-
A1(mm)
- 4.6
- 5.7
- 7.1
- 8.9
- 11.1
- 13.5
-
A2(mm)
- 4
- 5
- 6.1
- 7.7
- 9.4
- 11.6
-
D=filetage
-
D1 maximum(mm)
- 9.2
- 11.4
- 14.2
- 18
- 22.2
- 27
-
H(mm)
-
L=longueur de filetage(mm)
-
S1 (Déplacement)(mm)
-
SW(mm)
-
Couple de serrage max.(Nm)
-
X(mm)
- 3.5
- 4.2
- 5.4
- 6.6
- 8.3
- 10.1
-
Z(mm)
- 4.2
- 5.2
- 6.4
- 8
- 9.8
- 12
-
Force de serrage(kN)
Filtrer par jours d'expédition standard
-
- Tous les articles
- 4 jours ou moins
Propriétés optionnelles
- Les spécifications et les dimensions de certaines pièces peuvent ne pas être intégralement indiquées. Pour plus de détails, reportez-vous aux catalogues des fabricants .
