- Plage de couple de transmission(N•m)
- Diamètre de trou en stock standard (tolérance H8) d1(Ø)
- 9.52
- Diamètre de trou en stock standard (tolérance H8) d2(Ø)
- 12.7
- Diamètre extérieur A(mm)
- 35
- Longueur totale E(mm)
- 35
- Max. Plage de vitesse de rotation(tr/min)
- Couple de transmission(N•m)
- 17.652
- Max. Vitesse de rotation(tr/min)
- 25000
- Déplacement admissible (déplacement parallèle)(mm)
- 2.5
- Rigidité à la torsion(N-mm/deg)
- 21300
- Type à vis de serrage M
- Type de bague de vis de serrage M
- Couple de serrage, type pince de serrage(N-cm)
- 385.1
- Type
- CAO
- 2D
- Jours d'expédition estimés
- Tout
- Dans les 8 jours ouvrables
Accouplements Oldham / serrage par vis sans tête / 1 rondelle : plastique technique / corps : aluminium / modèle MCZ / NIHON MINIATURE (MCZ-35-9.52X12.7C)
- Prix unitaire (hors TVA)
- 61.06 €
- Total (hors TVA)
- 61.06 €Prix TTC) : 72.66 €
- Délai d'expédition prévu
- 8 jours ouvrablesDate d'expédition prevue : 30.04.2025
| Quantité | 1 - 10 | 11 - 30 | 31+ |
|---|---|---|---|
| Prix unitaire (hors TVA) (Prix unitaire TTC) | 61.06 € (72.66 €) | 48.06 € (57.19 €) | 48.06 € (57.19 €) |
| Jours d'expédition | 8 jours | 8 jours | Devis |
- * À propos du délai d'expédition, frais de transport et des prix
Plus d'informations
Informations de base

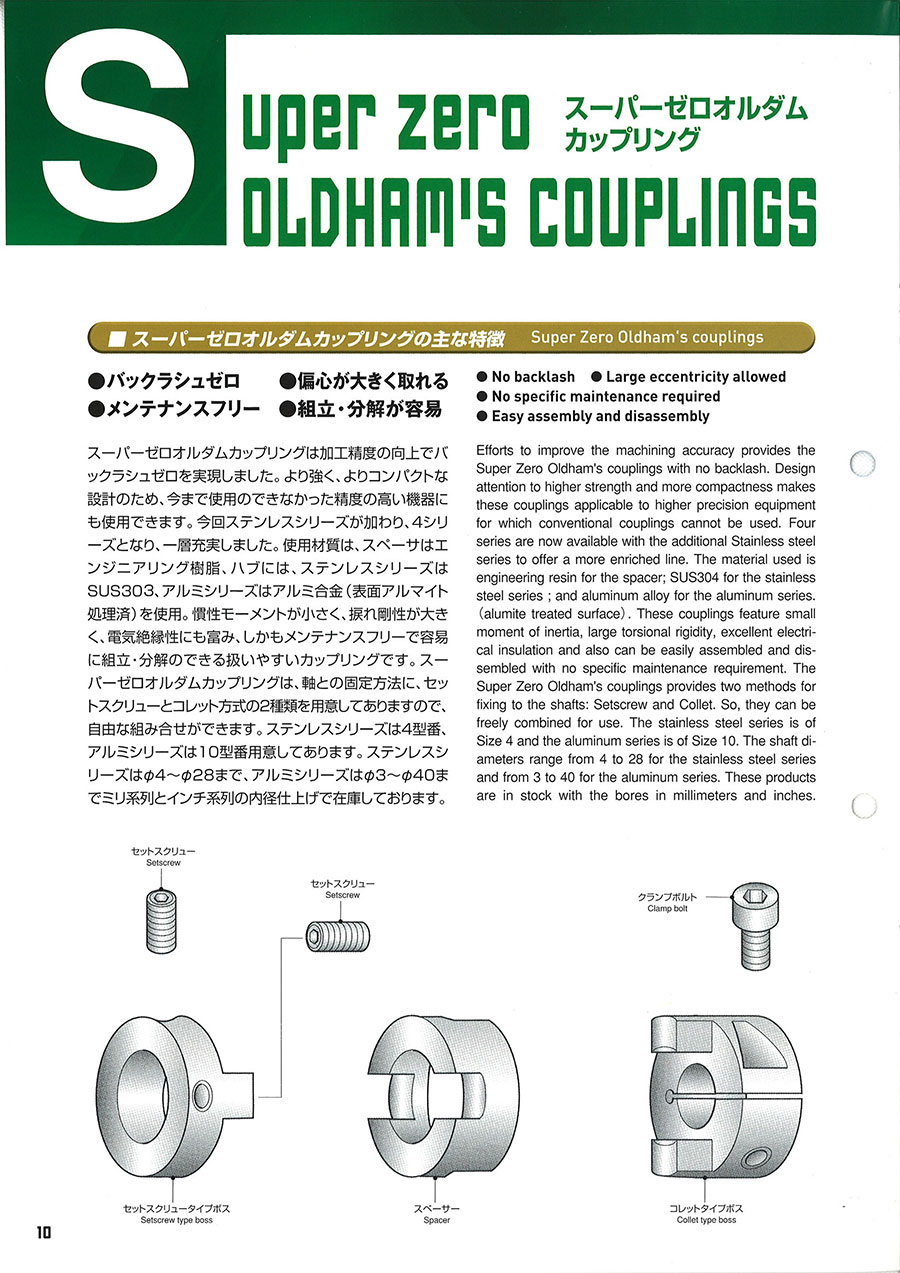

Type that fixes the shaft with tightening of a set screw and clamp. Larger shaft hole diameters can be selected.
[Features]
· Super zero Oldham coupling achieves zero backlash, with improved machining accuracy
· Stronger and more compact design, that can now be used with high precision equipment impossible until now.
· Stainless steel series added, becoming 4 series, with further improvements.
· Materials used are, engineering plastic for spacer, and stainless steel SUS303 for hubs, aluminum series uses aluminum alloy (alumite surface treatment).
· Easy to handle coupling, with low moment of inertia, large swing rigidity, good electrical insulation, and maintenance-free, easy assembly.
· Two types of super zero Oldham coupling, with set screw or collet shaft fixing methods both available, that can be freely combined.
· Stainless steel has no. 4 model number, and the aluminum series has no. 10 model number.
· Stocking stainless steel series from ø4 to ø28, aluminum series from ø3 to ø40 in millimeter and inch system of inner diameter finish.
