Manchons d’écartement et disques d’écartement – Matériaux et formes

Les manchons d’écartement et les disques d’écartement sont des éléments importants pour l’assemblage et la conception de solutions d’ingénierie. Ils effectuent plusieurs tâches : Ce sont des entretoises, elles répartissent les forces incidentes, sécurisent les composants et sont nécessaires pour les ajustements de précision. Outre les rondelles métalliques classiques, cet article traite également d’autres formes spéciales et options de configuration, telles que les plaques rondes.

Manchons d’écartement et disques d’écartement

Les manchons d’écartement et les disques d’écartement, également appelés douilles d’écartement, agissent principalement comme des entretoises par rapport à une position spécifiée. Les manchons d’écartement et les disques d’écartement sont généralement fixés à l’aide d’une vis insérée dans le diamètre intérieur du manchon ou du disque. Ils ne sont généralement pas estampillés, comme c’est le cas pour les rondelles métalliques (cliquez ici pour plus d’informations), mais ils sont plutôt enroulés et ont une longueur précise. La tolérance de longueur (également de précision) est de ± 0,01 mm. En raison de leur haute précision, certains peuvent servir de manchon de roulement pour les roulements.

Un exemple d’application pour les manchons d’écartement est leur utilisation dans un arbre :

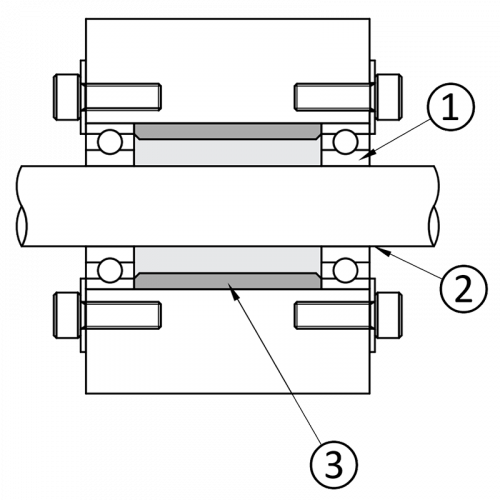

Manchon d'espacement dans un arbre : (1) Roulement, (2) Arbre, (3) Manchon d'espacement

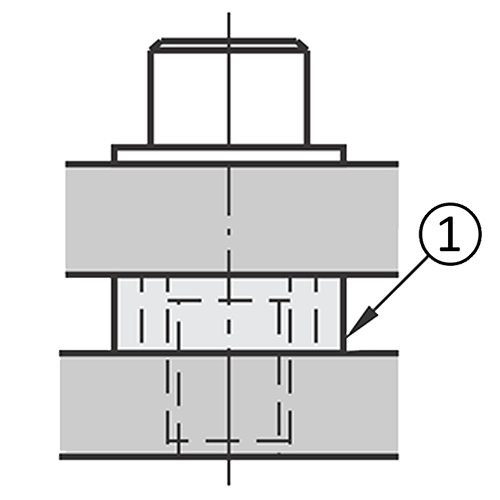

Manchon d'espacement pour plus d'écart : (1) Manchon d'espacement

Un manchon d’entretoise ou un disque d’entretoise peut également être utilisé comme plaque de ressort, par exemple pour servir de support ou d’arrêt pour un ressort de compression.

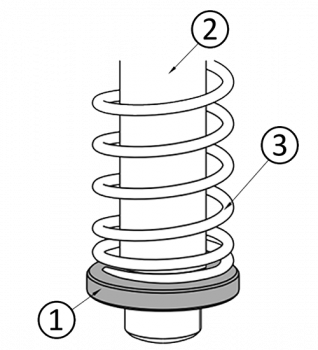

Exemple d'application avec ressort : (1) Disque métallique, (2) Arbre, (3) Ressort

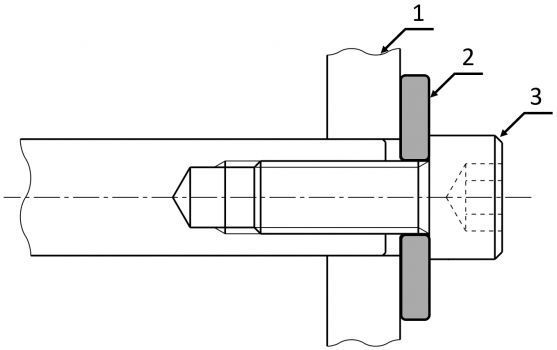

Rondelle de précharge dans une connexion vissée : (1) Plaque, (2) Disque métallique, (3) Vis – hexagone intérieur

Pour plus d’informations sur les différents types d’embouts d’arbre et d’extrémités d’arbre, veuillez également lire notre article « Arbres linéaires : Extrémités d’arbre et options de montage linéaire de l’arbre. »

Plaques rondes

Les plaques rondes sont des disques métalliques ronds dont les trous sont plus épais que les rondelles ou les disques d’écartement et ont un diamètre plus important. Elles sont utilisées, par exemple, comme rondelles d’extrémité dans les guides d’arbre pour la fixation ou le serrage. À cette fin, nous recommandons de les utiliser dans des applications qui nécessitent une précision du positionnement et une sécurité élevées. En tant que rondelles d’extrémité d’arbre, les plaques rondes ont également pour tâche de protéger contre les dommages mécaniques et d’empêcher la pénétration de saletés ou de poussières. Les plaques rondes sont particulièrement adaptées aux applications avec des charges élevées ou lorsque les surfaces des composants sont particulièrement sensibles. Elles répartissent également les forces sur une surface plus grande.

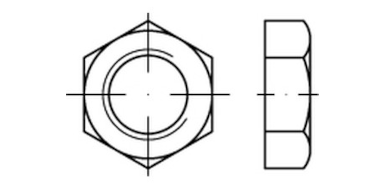

L’importance des pièces standardisées

Les pièces standardisées, telles que les disques standardisés, sont des éléments normalisés qui jouent un rôle important dans la fabrication et l’ingénierie de conception. La normalisation garantit une qualité et une compatibilité uniformément élevées (vous trouverez plus d’informations ici). Les pièces standardisées simplifient l’assemblage et le remplacement des pièces standardisées. Par exemple, diverses normes s’appliquent aux disques d’écartement :

DIN 125 / ISO 7089 : Rondelles normalisées pour les applications générales qui sont utilisées comme rondelles pour les raccords filetés.
DIN 988 : Disques d’ajustement avec une épaisseur définie pour des exigences d’espacement précises. Ils sont utilisés, par exemple, entre les bagues d’arrêt et les rondelles de blocage pour compenser le jeu lors de la fixation axiale des composants.
DIN 7349 : Rondelles renforcées pour vis à charges plus élevées. Elles offrent un plus grand espace contact et augmentent la résistance aux forces et couples élevés.

Options de configuration

Les pièces standardisées sont suffisantes pour de nombreuses applications. Néanmoins, elles atteignent souvent leurs limites lorsque les exigences sont élevées : une solution spécialisée est nécessaire dans ce cas. Des composants personnalisés permettent de répondre à des défis spécifiques. MISUMI propose différentes options de configuration pour les disques d’écartement et les manchons d’écartement. Certaines des variantes les plus importantes et leurs caractéristiques sont décrites ci-dessous.

Sélection des matériaux pour les disques d’écartement et les manchons d’écartement

MISUMI dispose de disques et de manchons non durcis et durcis. La dureté affecte l’usure : plus le matériau est dur, plus les manchons et les rondelles sont résistants à la déformation et à l’usure. Le choix du matériau a également une influence : les manchons d’écartement en acier inoxydable et les disques d’écartement en acier inoxydable sont adaptés aux environnements corrosifs. MISUMI peut également configurer des disques d’écartement et des manchons d’écartement en plastique, céramique, caoutchouc, feutre ou matériaux d’isolation thermique pour des conditions environnementales spéciales. L’utilisation du caoutchouc et du feutre est avantageuse, par exemple, pour les applications qui nécessitent une absorption des vibrations ou des propriétés antistatiques.

Manchons d'espacement en différents matériaux

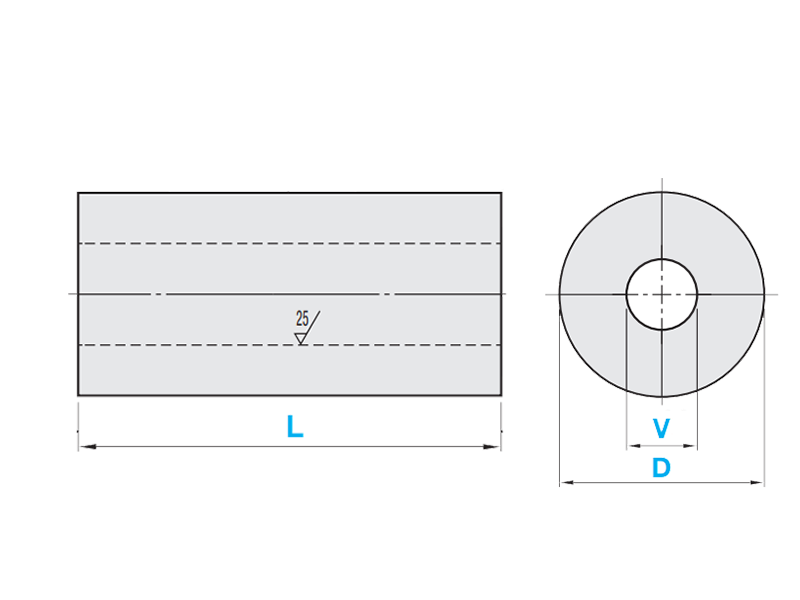

Manchons d’écartement aux formes spéciales

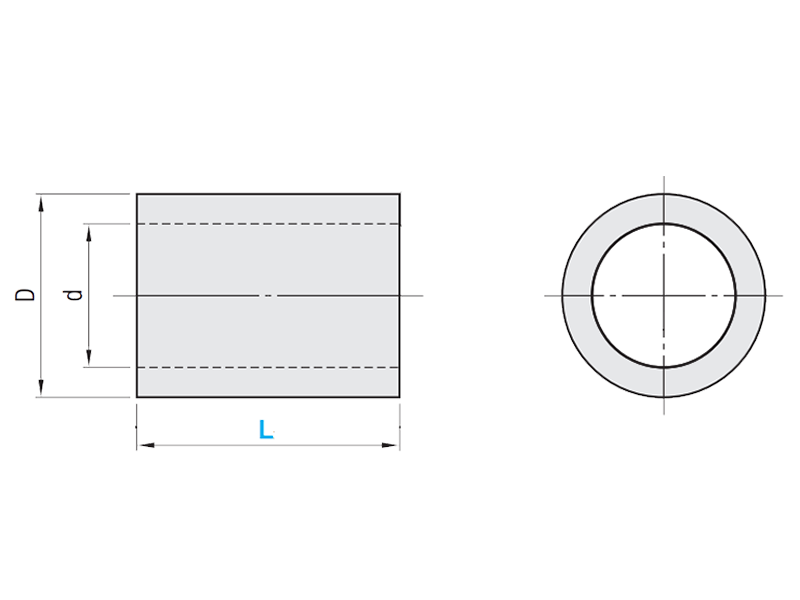

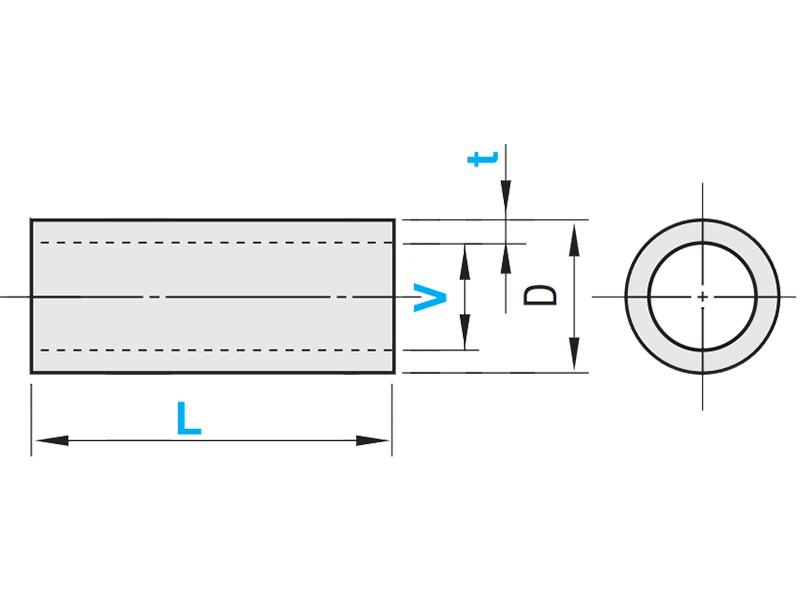

Les manchons d’écartement sont des composants cylindriques. Ils sont utilisés pour créer une certaine distance entre deux composants. Les formes spéciales peuvent inclure :

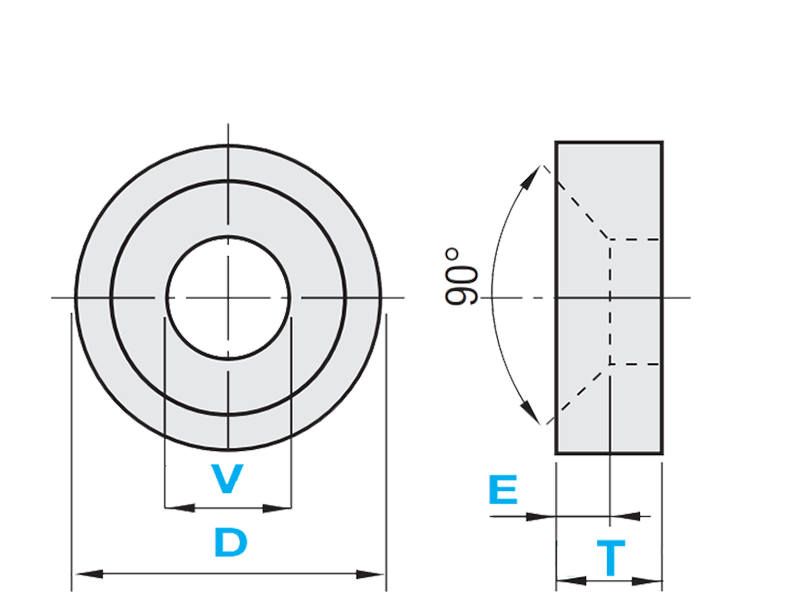

Manchons d'espacement avec des formes particulières

Conique/Cylindrique -Les manchons d’écartement cylindriques sont de forme standard et conviennent à la plupart des applications industrielles. Les manchons d’écartement coniques ont une forme conique.

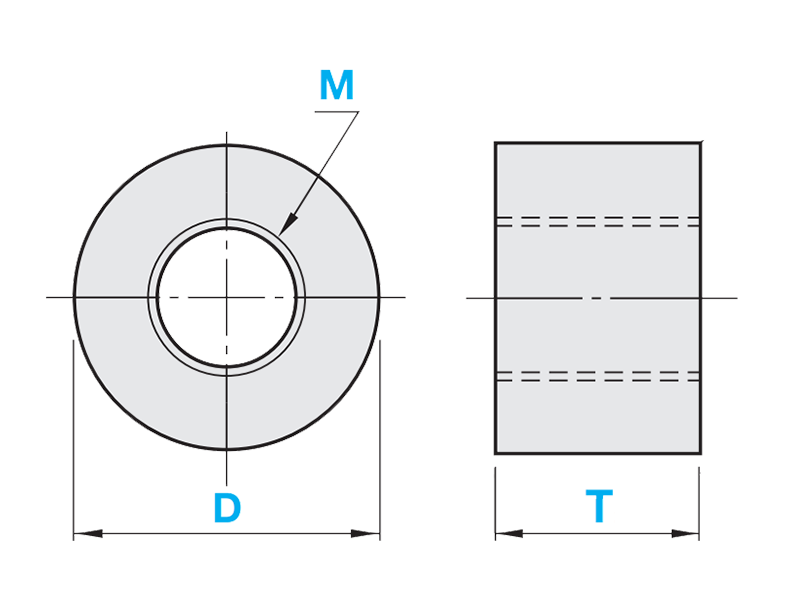

Les manchons d’écartement avec filetage interne et externe agissent comme un écrou pour faciliter les raccords filetés. Des écrous et des vis supplémentaires peuvent être omis.
Rondelle de forme spéciale - Adaptée à la fixation de l’arbre à l’extrémité de l’arbre.

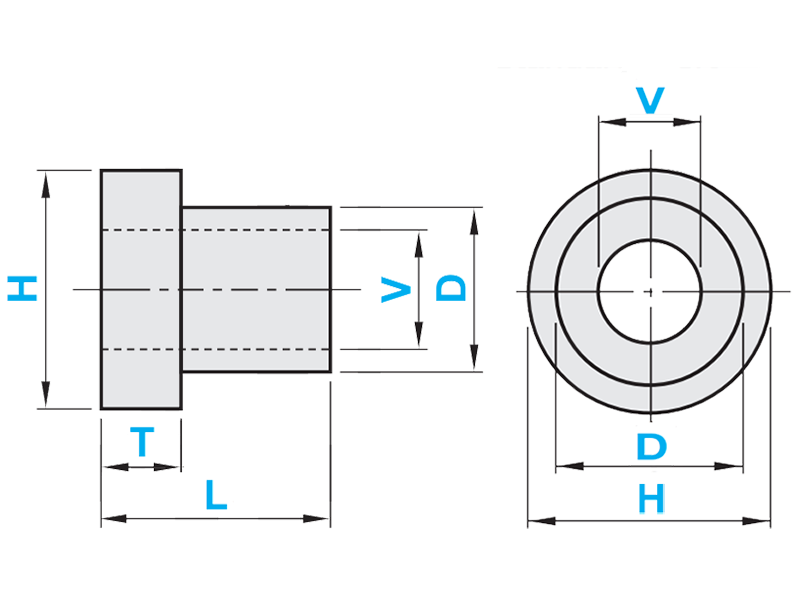

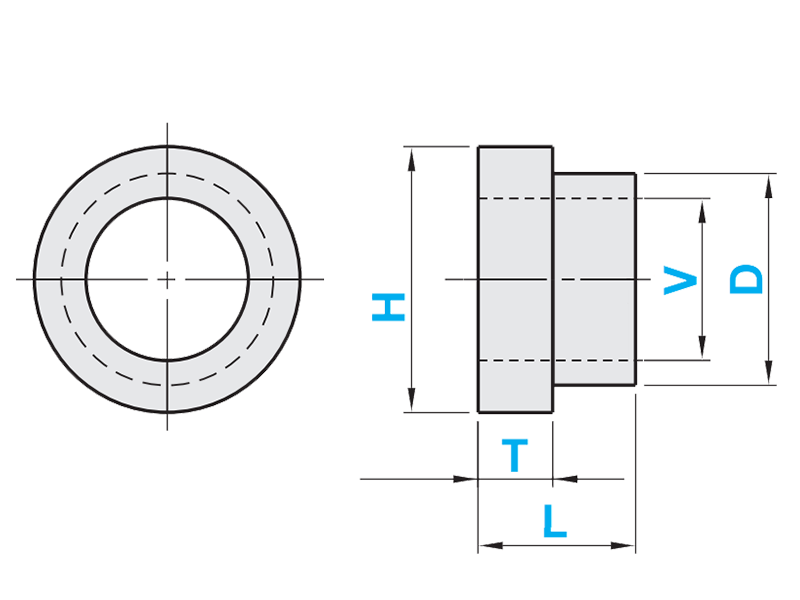

Manchon d’entretoise avec bride - Les brides offrent une surface de contact plus grande et peuvent servir d’arrêt.

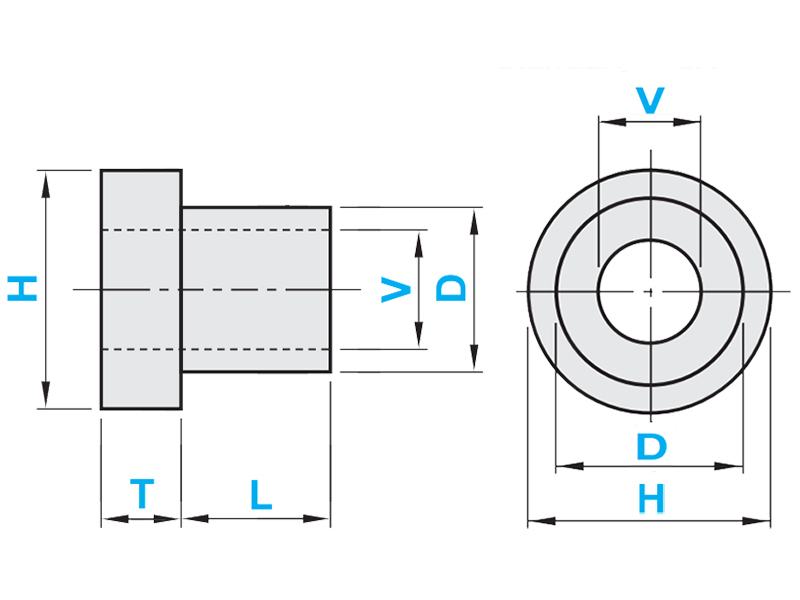

Chez MISUMI, les manches avec col peuvent être configurées en forme de bride. La hauteur de la douille est spécifiée avec des tolérances et peut être utilisée pour des exigences de distance précises.

Disques d’ajustement configurables

MISUMI fournit des disques d’ajustement en acier, acier inoxydable, acier ressort et laiton. La précision disponible varie de ± 0,11 à ± 0,003 mm, ce qui permet de régler les composants avec une grande précision. Vous trouverez plus d’informations sur les classes de tolérance selon les normes ISO 22081 et DIN ISO 2768 dans notre blog.Les diamètres intérieurs sont disponibles de 2 à 130 mm et les diamètres extérieurs de 3 à 160 mm. MISUMI fournit des disques d’ajustement normalisés de différentes formes et conceptions, des disques d’ajustement normalisés selon DIN 988 et des disques d’ajustement configurables. Les disques d’ajustement configurés se trouvent dans la boutique MISUMI, par exemple en utilisant le terme de recherche #CIMA.

Disques métalliques par classe de précision

MISUMI vous permet de configurer les disques d’écartement et les manchons d’écartement selon vos spécifications. La distance entre deux composants peut être ajustée avec une grande précision grâce à des manchons d’écartement fabriqués avec précision. Si plusieurs manchons sont nécessaires, il existe également des manchons d’écartement mis à la terre simultanément de même longueur, au moins sous forme d’un ensemble de deux. Cela permet de former une surface plane, réduisant le jeu en raison d’une différence de hauteur inférieure à ± 5 μ.

Les figures suivantes montrent la différence entre la version standard et la version de précision des disques d’écartement et des manchons d’écartement de MISUMI :

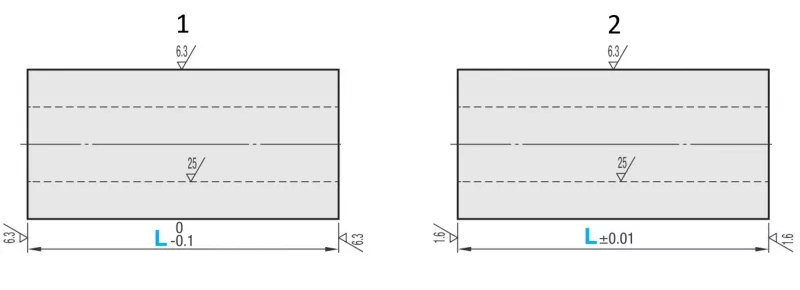

Options de réalisation d'un manchon d'espacement type : (1) Version standard, (2) Version de précision

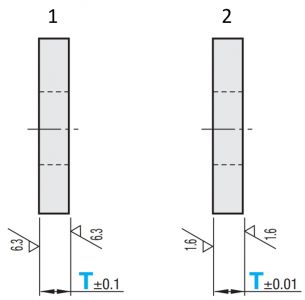

Options de réalisation d'un disque d'espacement type : (1) Version standard, (2) Version de précision

Vous pouvez trouver des disques métalliques configurables par l’utilisateur dans la boutique en ligne, par exemple, en utilisant le terme de recherche #FWS.

Présentation des disques et des manchons dans la boutique MISUMI

MISUMI propose une large gamme de disques et de manchons en métal. Le tableau suivant présente un aperçu des variantes et des options de configuration :

Forme		Remarque	Plage		Tolérance	Tolérance	Type

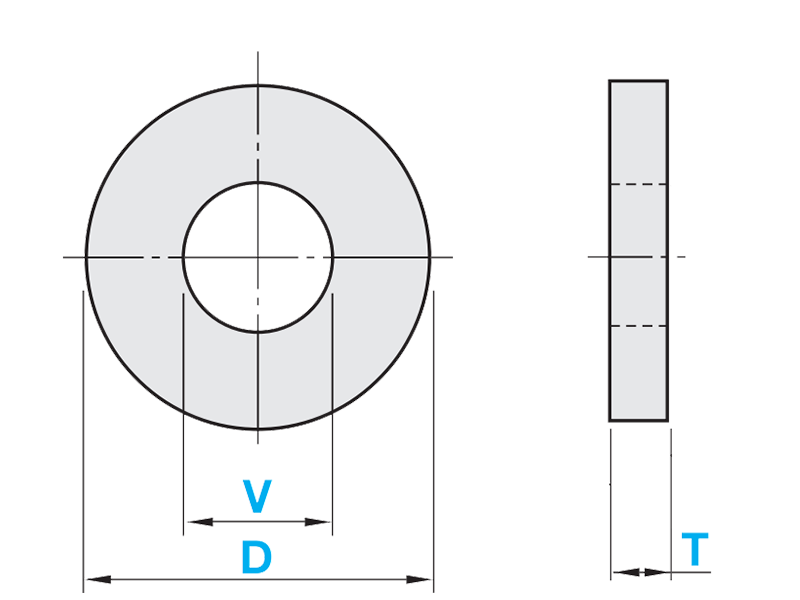

Disque	Disque métallique	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 1 à 10 mm	Classe standard	Dimension T : ±0.1 mm	Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	WSSB, WSSM, WSSS
		- Dimension T configurable (par incréments de 0.5 mm) - Dimensions configurables					TWSSB, TWSSM, TWSSS
		Dimensions configurables					FWSSC, FWSSB, FWSSM, FWSSR, FWSSA, FWSSAB, FWSSBB, FWSS, FWSSR, FWSSUS
	Disque métallique tolérance sélectionnable	Dimensions configurables Tolérance des dimensions D et V sélectionnable	Épaisseur T de 1 à 10 mm	Classe standard	Dimension T : ±0.1 mm	Dimension V sélectionnable : Tolérance (H) : H7 Tolérance (N) : +0.3 mm / 0.1 mm Tolérance (X) : (0.2 mm/0) Dimension D sélectionnable : Tolérance (G) : g6 Tolérance (H) : h7 Tolérance (N) : +0.1 mm / 0.3 Tolérance (X) : 0 mm/-0.2	SWSC, SWSB, SWSM, SWSS
	Disque métallique tolérance sélectionnable		Épaisseur T de 1 à 10 mm	Classe de précision	Dimension T : ±0.01 mm		SWMC, SWMB, SWMM, SWMS
	Disque métallique	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 1 à 10 mm	Classe de précision	Dimension T : ±0.01 mm	Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	WASB, WASM, WASS
		- Dimension T configurable (par incréments de 0.5 mm) - Dimensions configurables					TWASB, TWASM, TWASS
		Dimensions configurables					FWAS, FWASC, FWASB, FWASM, FWASR, FWASA, FWASS, FWASSR, FWASU
	Disque métallique version trempée	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 1 à 10 mm	Classe standard	Dimension T : ±0.1 mm	Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	WSSBH, WSSMH, WSSSH
		- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables		Classe standard	Dimension T : ±0.1 mm		FWSSCH, FWSSBH, FWSSMH, FWSSK, FWSSKB, FWSSKM, FWSSSH, FWSSSHR
		- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T		Classe de précision	Dimension T : ±0.01 mm		WASBH, WASMH, WASSH
		- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables		Classe de précision	Dimension T : ±0.01 mm		FWASCH, FWASBH, FWASMH, FWASK, FWASKB, FWASKM, FWASSH
	Disque métallique tolérance sélectionnable	- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables	Épaisseur T de 1 à 10 mm	Classe standard	Tolérance sélectionnable : Tolérance (B) = dimension T : -0.1 mm/-0.3 mm Tolérance (C) = dimension T : 0.3 mm/0.1 mm Tolérance (D) = dimension T : 0/-0.2 mm Tolérance (E) = dimension T : 0.2 mm/0	Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	AWSC, AWSB, AWSM, AWSS, AWSH
		- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables		Classe de précision	Tolérance sélectionnable : Tolérance (SB) = dimension T : -0.01 mm/-0.03 mm Tolérance (SC) = dimension T : 0.03 mm/0.01 mm Tolérance (SD) = dimension T : 0/-0.02 mm Tolérance (SE) = dimension T : 0.02 mm/0
		- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables		Classe de haute précision	Tolérance (A) = dimension T : ±0.005 mm
	Disque métallique avec bride	- Dimension L configurable (par incréments de 0.1 mm) - Dimensions configurables	Dimension L de 2 à 10 mm	Classe standard	Dimension L : 0/-0.3 mm	Dimension T : ±0.1 mm Dimension H : 0/-0.2 mm Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	FTCSS, FTCC, FTCB, FTCM, FTCSK, FTCSKB, FTCSKM, FTCS
	Disque métallique avec bride		Dimension L de 2 à 10 mm	Classe de précision	Dimension L : ±0.01 mm		FTCMC, FTCMB, FTCMM, FTCMS

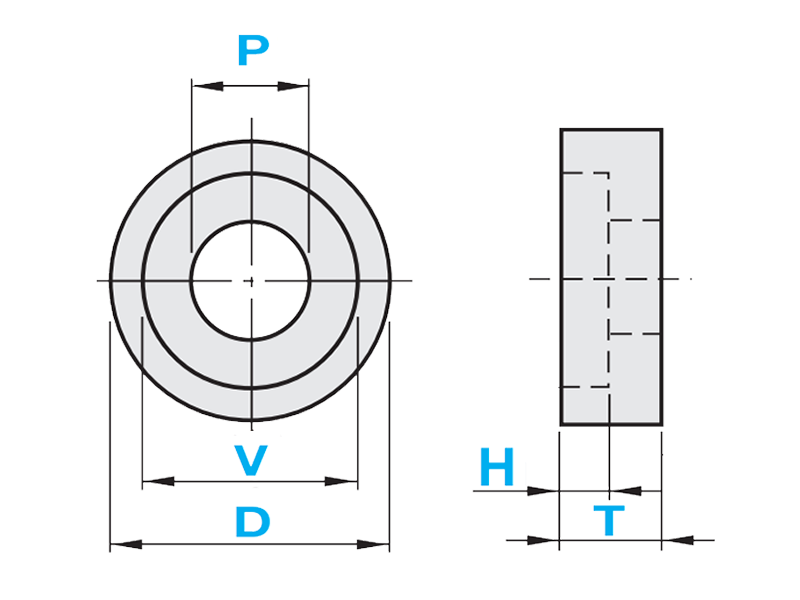

	Avec lamage de cylindre	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 6 à 20 mm	Classe standard	Dimension T : ±0.1 mm	Dimension H : ±0.1 mm Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm Dimension P : 0.3 mm/0.1 mm	WZAB, WZAM, WZAS, WZABH, WZAMH, WZASH
		- Dimension T configurable (par incréments de 0.5 mm) Dimensions sélectionnables en fonction de T	Épaisseur T de 3 à 20 mm				TWZAB, TWZAM, TWZAS
		- Dimension T configurable (par incréments de 0.5 mm) - Dimensions configurables	Épaisseur T de 3 à 50 mm				FWZASS, FWZAC, FWZAB, FWZAM, FWZAA, FWZAAB, FWZAS, FWZACH, FWZABH, FWZAMH, FWZASK, FWZASKB, FWZASKM, FWZASH
	Avec lamage de cylindre	- Dimension T configurable (par incréments de 0.5 mm) Dimensions sélectionnables en fonction de T	Épaisseur T de 3 à 20 mm	Classe de précision	Dimension T : ±0.01 mm	Dimension T : ±0.01 mm Dimension H : ±0.1 mm Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm Dimension P : 0.3 mm/0.1 mm	TWZSB, TWZSM, TWZSS
	Avec lamage de cylindre	- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables	Épaisseur T de 3 à 50 mm	Classe de précision	Dimension T : ±0.01 mm		FWZSC, FWZSB, FWZSM, FWZSS
	Fileté	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 3 à 20 mm	Classe standard	Dimension T : ±0.1 mm	Dimension D : 0/-0.2 mm	WTAB, WTAM, WTAS
		- Dimension T configurable (par incréments de 0.5 mm) - Dimensions sélectionnables en fonction de T	Épaisseur T de 3 à 20 mm				TWTAB, TWTAM, TWTAS
		- Dimension T configurable (par incréments de 0.5 mm) - Dimensions D entre 6 et 100 mm configurables - M2 à M30 sélectionnable	Épaisseur T de 3 à 50 mm				FWTAC, FWTAB, FWTAM, FWTAA, FWTAAB, FWTAS
	tête de vis à lamage/en retrait	- Dimension T sélectionnable - Dimensions sélectionnables en fonction de T	Épaisseur T de 2.5 à 8 mm	Classe standard	Dimension T : ±0.1 mm	Dimension E : ±0.1 Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	WSRB, WSRM, WSRS
	tête de vis à lamage/en retrait	- Dimension T configurable (par incréments de 0.5 mm) - Dimensions configurables	Épaisseur T de 2 à 10 mm	Classe standard	Dimension T : ±0.1 mm		FWSRC, FWSRB, FWSRM, FWSRA, FWSRS
	Avec trous de vis	- Dimension T configurable (par incréments de 1 mm) - Dimensions configurables	Épaisseur T de 1 à 10 mm	Classe standard	Dimension T : ±0.1 mm	Dimension V : 0.3 mm/0.1 mm Dimension D : 0/-0.2 mm	WBAC, WBAB, WBAM, WBAA, WBAS

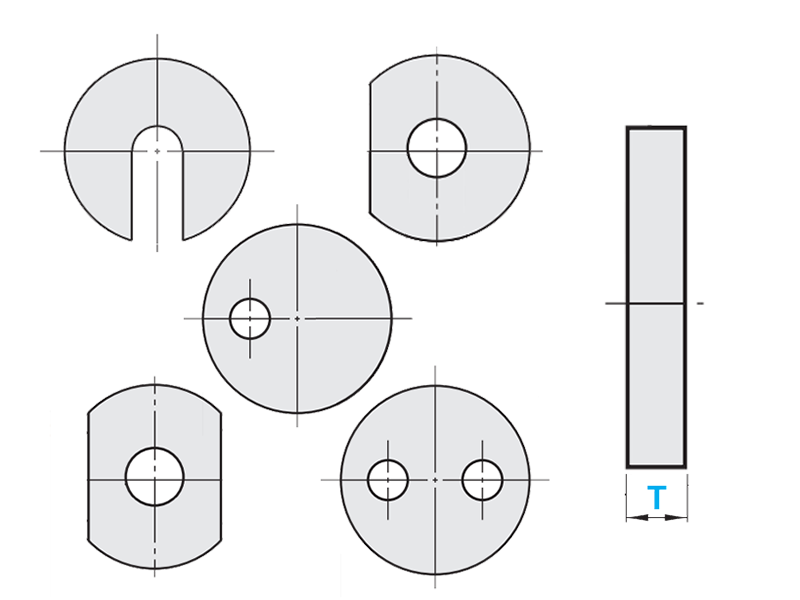

	Forme sélectionnable librement	- Dimension T configurable (par incréments de 0.1 mm) - Dimensions configurables	Épaisseur T de 3 à 10 mm	Classe standard	Dimension T : ±0.1 mm	Mesure V : dépendante de la forme Dimension D : dépendante de la forme	KWSC, KWSB, KWSM, KWSS
